"Mổ xẻ" khám phá bên trong iPhone SE

(Dân trí) - Ngay sau khi chính thức đến tay người tiêu dùng, iPhone SE được các chuyên gia từ iFixit đưa lên "bàn mổ" để khám phá nội thất bên trong.

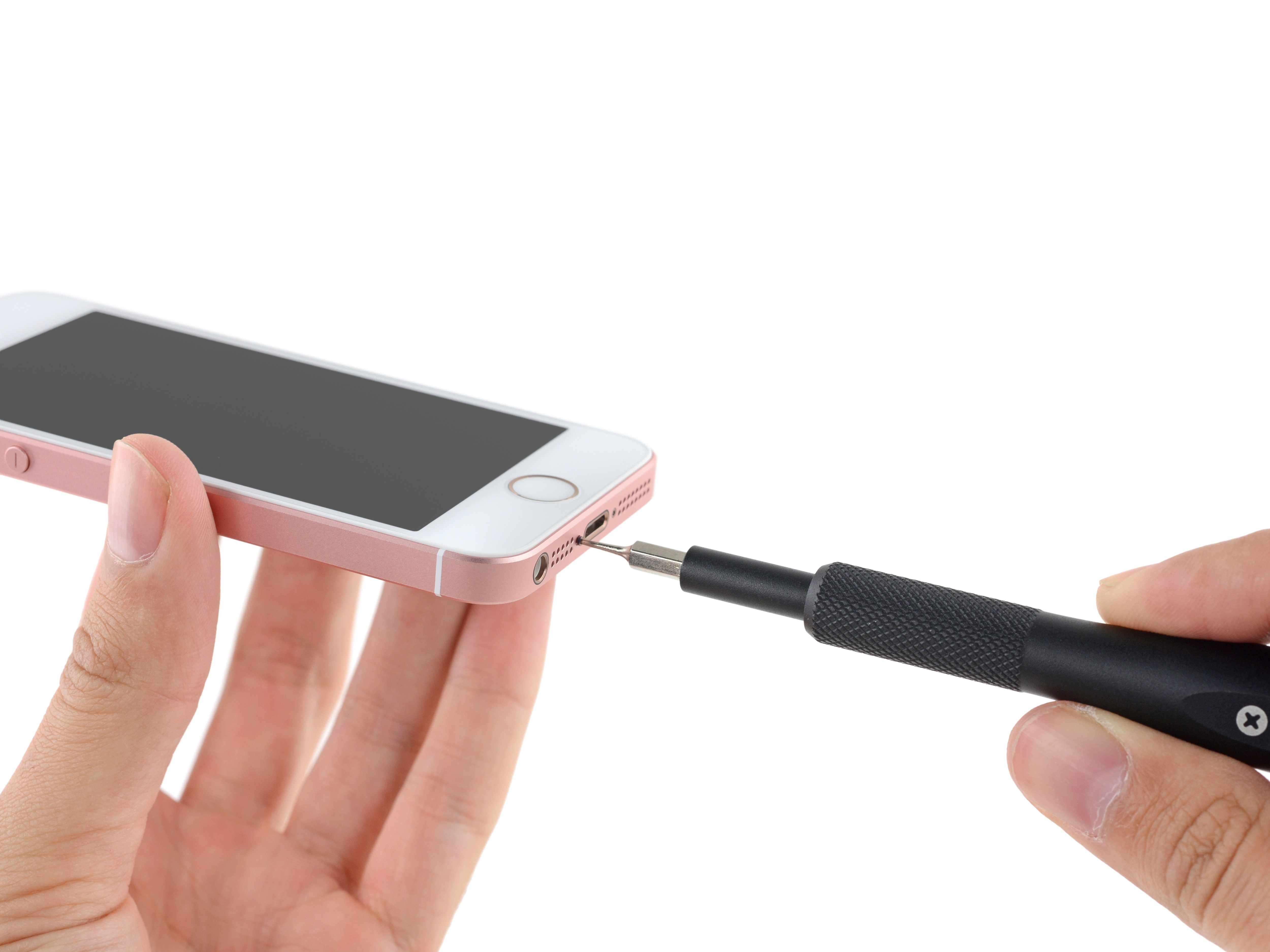

Về cơ bản, việc tháo lắp iPhone SE khá tương đồng so với iPhone 5S lẫn iPhone 5, tức người dùng chỉ cần dùng tua vít tháo 2 chiếc ốc ở cạnh dưới và dùng công cụ chuyên dụng để mở màn hình.

"Mổ xẻ" khám phá bên trong iPhone SE - 1

Những bức ảnh chụp siêu âm (X-Ray) của iPhone SE, iPhone 5S và iPhone 5 do các chuyên gia iFixit chụp đều cho thấy, cách bố trí bo mạch, pin lẫn các linh kiện khác khá tương đồng nhau.

Màn hình của máy cũng được bố trí các cổng kết nối, loa ngoài, vị trí của cảm biến vân tay tương tự như mẫu iPhone 5S.

Tuy nhiên, có một điểm khác biệt đôi chút đó là vị trí của logo "quả táo" của iPhone SE sử dụng bằng keo dán và có thể thay thế được như iPhone 6. Trong khi đối với iPhone 5S thì logo này được mạ điện nên không thể thay thế được.

Bên cạnh đó, đối với bo mạch chính của iPhone SE. Thoạt nhìn, kích thước của chúng khá tương đồng như iPhone 5S. Tuy vậy, bo mạch chính của SE lớn hơn đôi chút so với bo mạch của iPhone 5S.

iPhone 5s (trái) - iPhone SE (phải)
iPhone 5s (trái) - iPhone SE (phải)

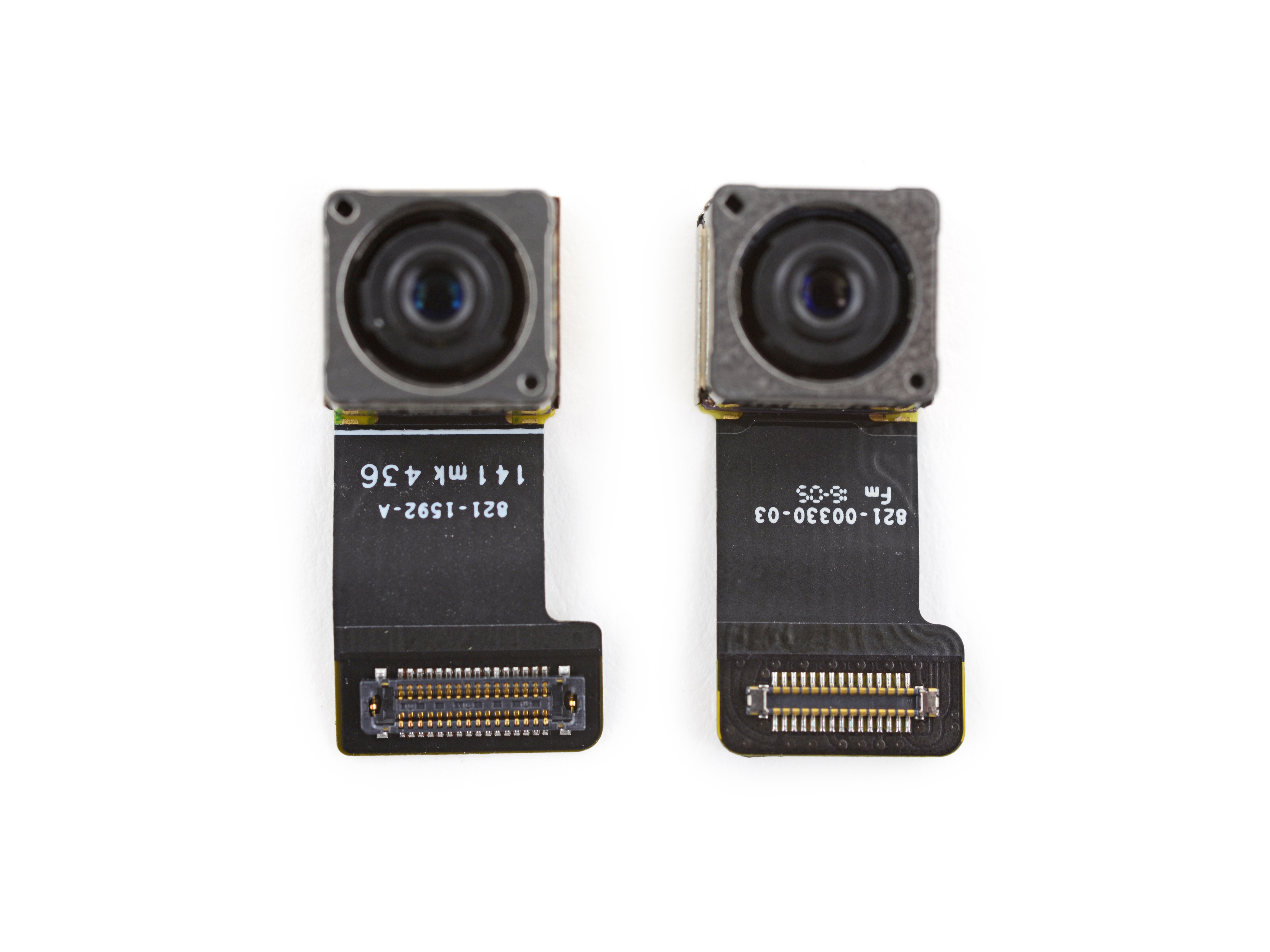

Ngoài ra, khi tháo camera chính của iPhone SE và đem so với với iPhone 5S. Về cơ bản kích thước của chúng tương tự nhau nhưng các chân kết nối lại khác nhau. Và việc này đã không giúp cho chúng ta có thể chuyển đổi camera của iPhone SE sang iPhone 5S và ngược lại.

Về mặt phần cứng, iPhone SE sở hữu cấu hình khá mạnh mẽ, được lấy từ hầu hết trên iPhone 6 và 6S. Trong đó có thể kể đến như vi xử lý A9, RAM 2 GB LPDDR4 từ Hynix, modem LTE từ Qualcomm MDM 9625...

Ngoài ra, một số thành phần linh kiện trên iPhone 5S vẫn được giữ lại trên iPhone SE như bộ điều khiển màn hình cảm ứng từ Broadcom BCM5976 và Texas Instruments 343S0645 hay Touch ID...

Tuy vậy, Apple cũng lồng vào nhiều linh kiện mới chưa từng xuất hiện trên các mẫu iPhone trước đó là "Apple/Dialog 338S00170 Power Management IC - hệ thống quản lý điện năng tiêu thụ mới; hay module khuyếch đại điện Skyworks SKY77611, IC quản lý nguồn Texas Instruments 338S00170...

Một số hình ảnh tháo iPhone SE:

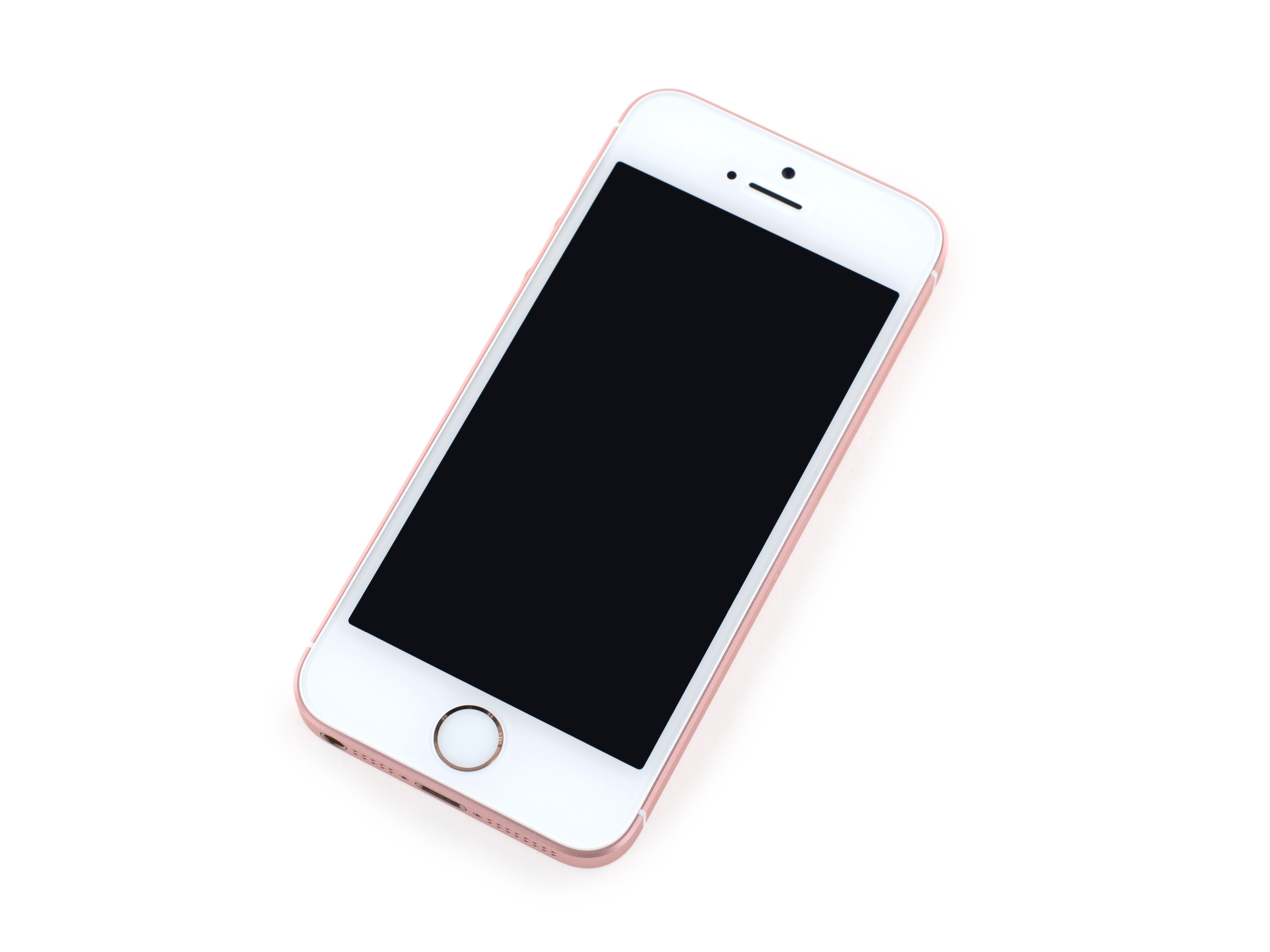

iPhone SE
iPhone SE

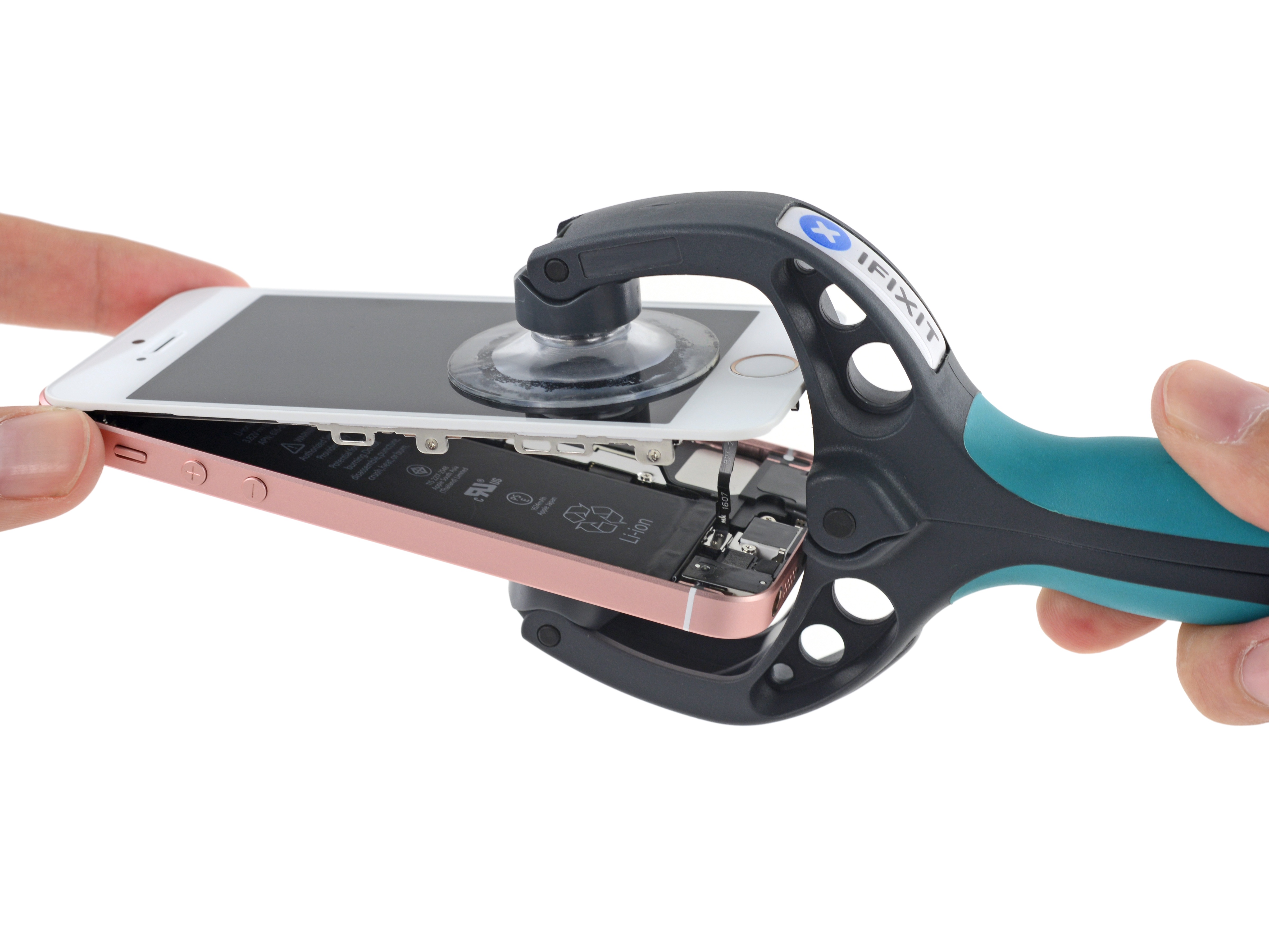

Tiến hành tháo máy
Tiến hành tháo máy

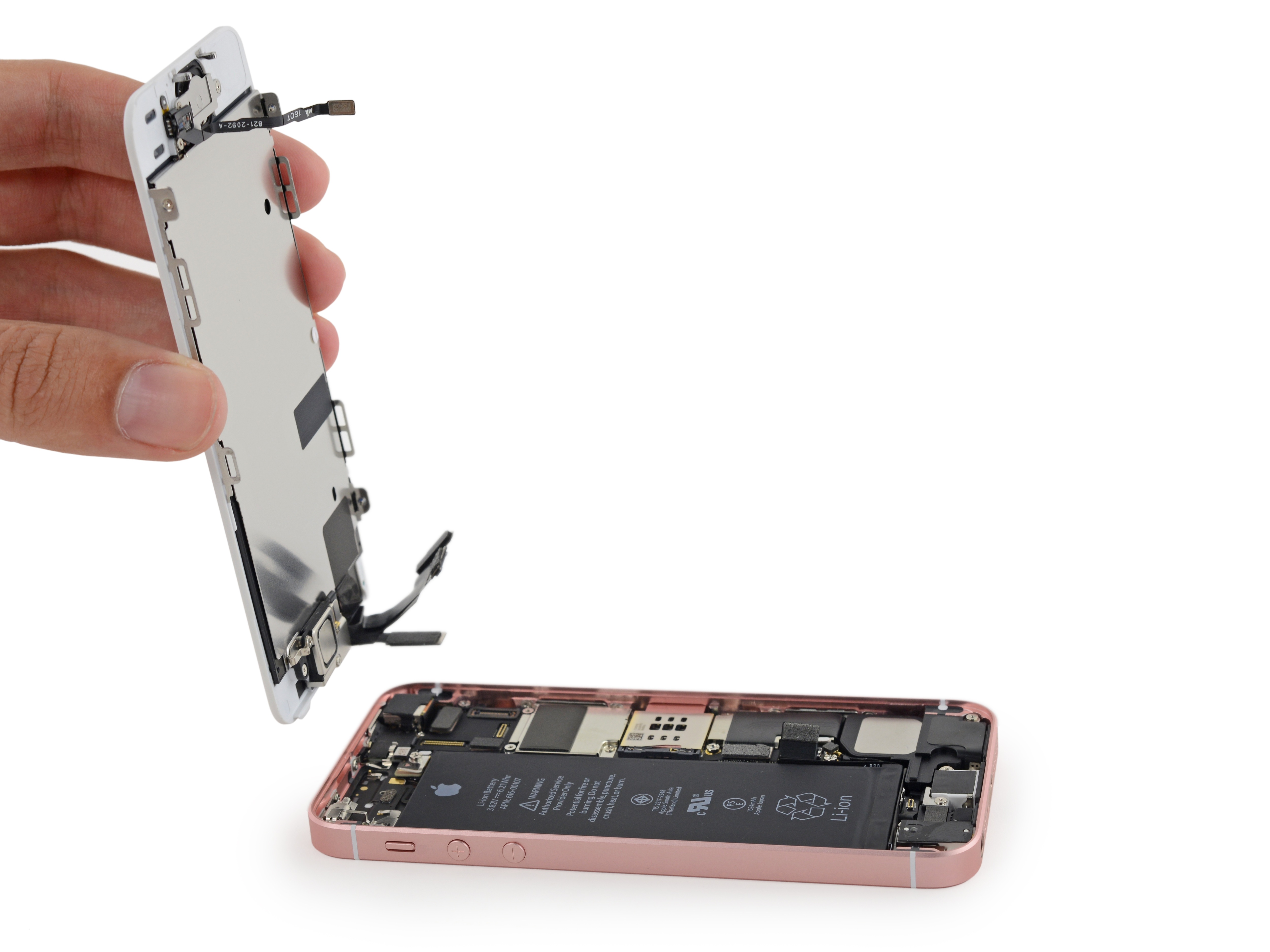

Dùng công cụ chuyên dụng để tháo màn hình. Chú ý dây cáp kết nối với phím Home
Dùng công cụ chuyên dụng để tháo màn hình. Chú ý dây cáp kết nối với phím Home

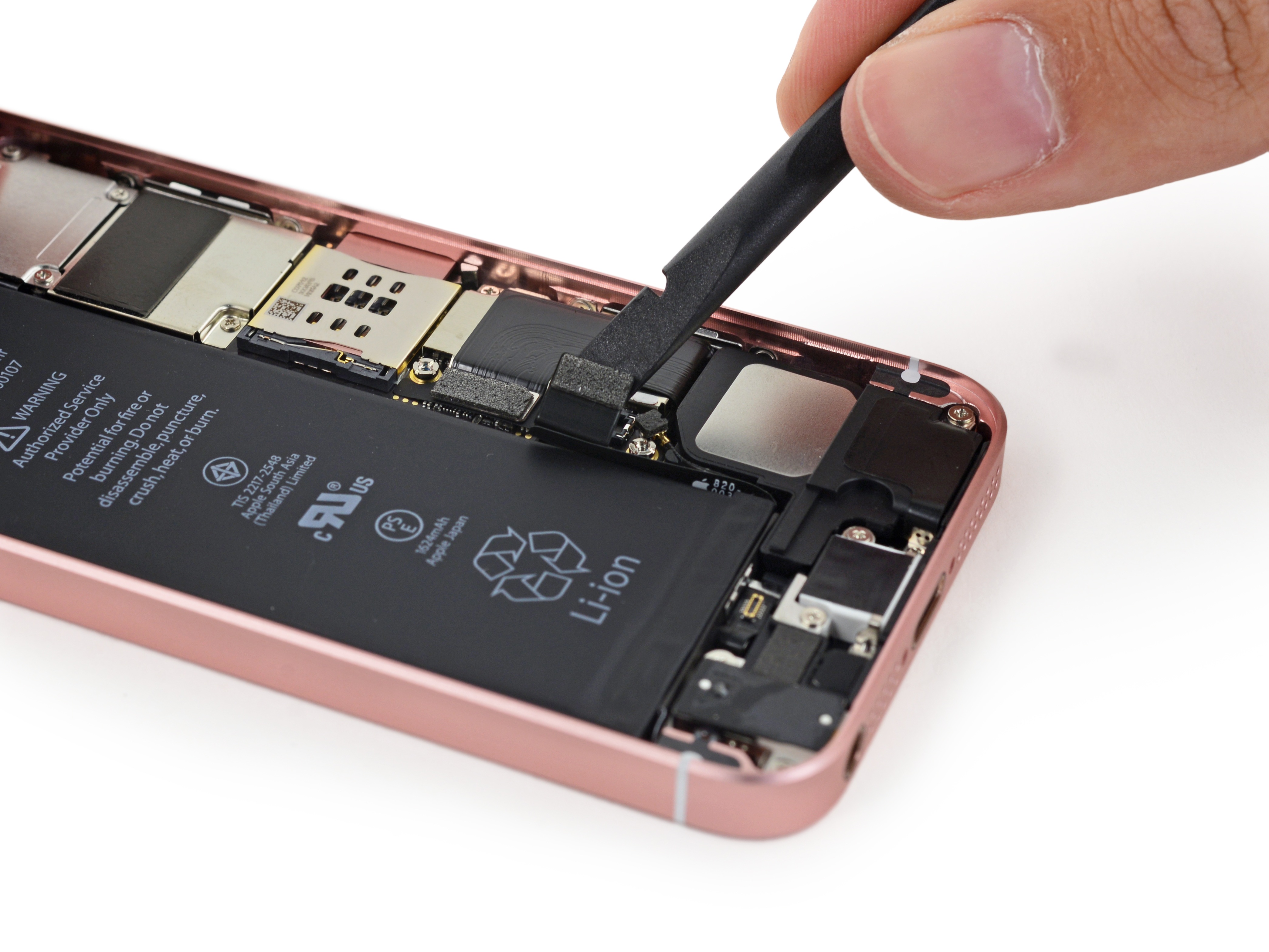

Tiến hành tháo cáp kết nối màn hình
Tiến hành tháo cáp kết nối màn hình
Tiến hành tháo pin
Tiến hành tháo pin

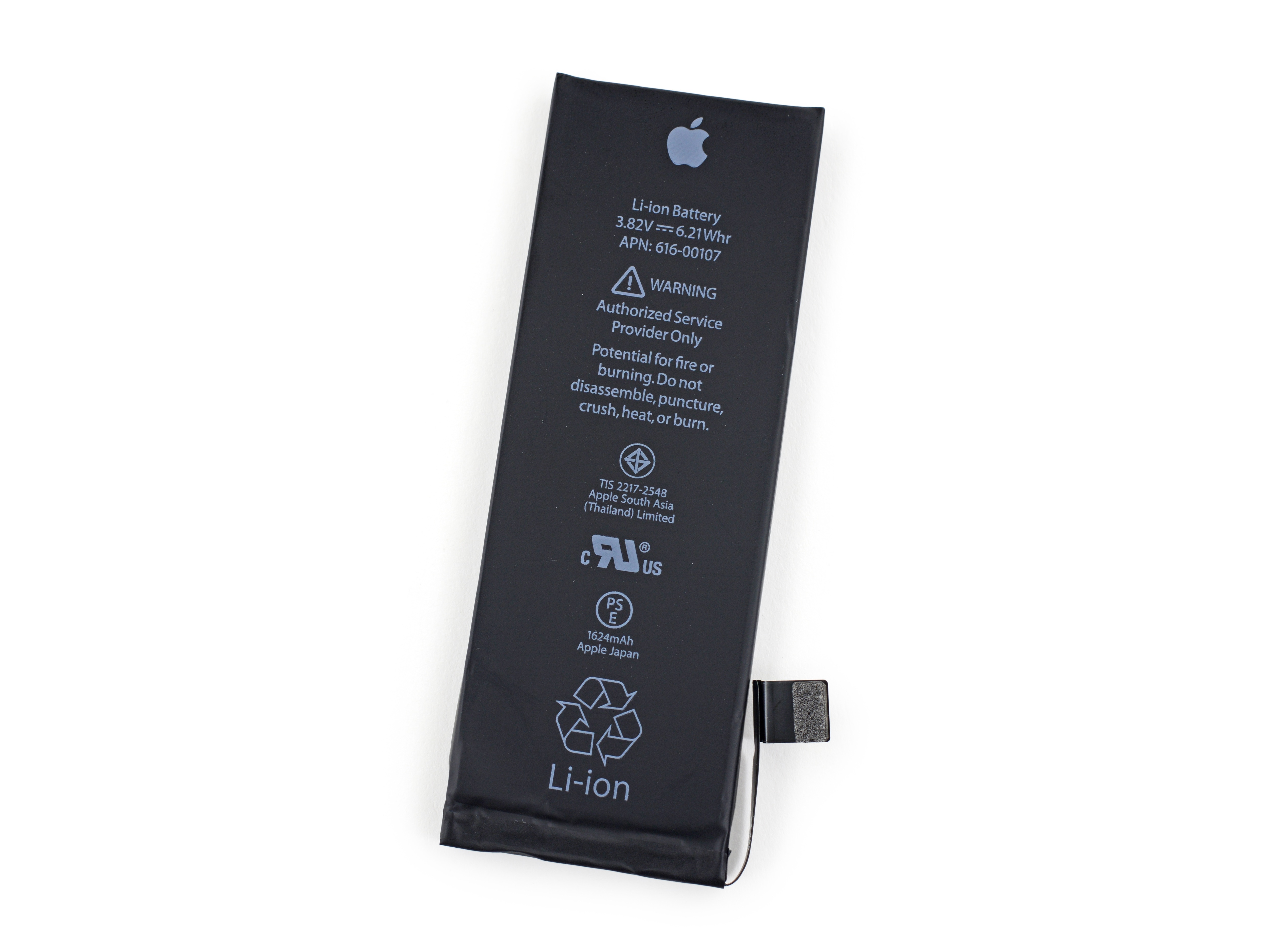

Pin trên iPhone SE có dung lượng 1.624 mAh cao hơn so với iPhone 5S chỉ 1.560 mAh. Tuy nhiên, cổng kết nối khác nhau nên việc thay thế qua lại không được
Pin trên iPhone SE có dung lượng 1.624 mAh cao hơn so với iPhone 5S chỉ 1.560 mAh. Tuy nhiên, cổng kết nối khác nhau nên việc thay thế qua lại không được
So sánh màn hình iPhone 5S (trái) và iPhone SE phải
So sánh màn hình iPhone 5S (trái) và iPhone SE phải

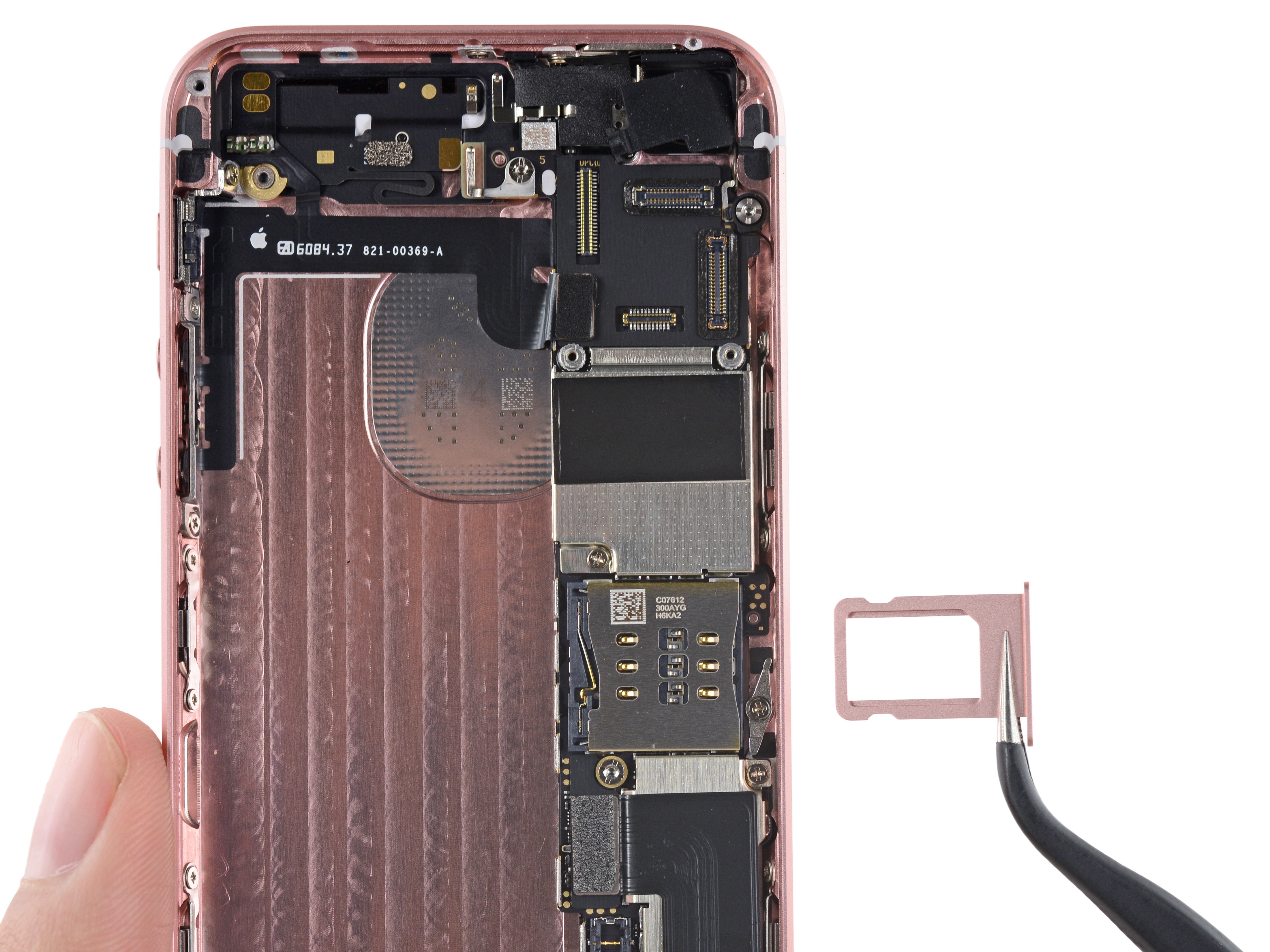

Tháo SIM
Tháo SIM

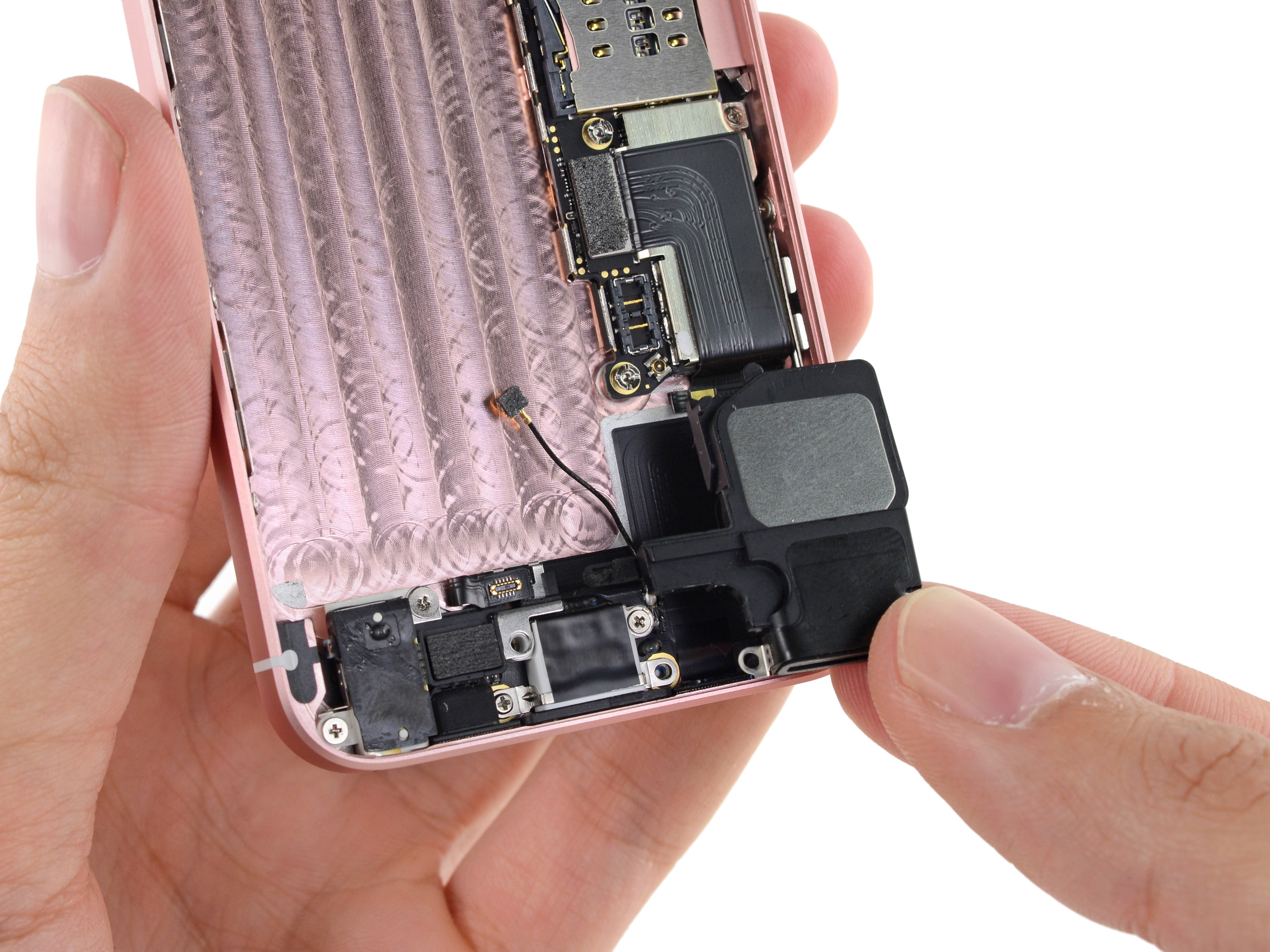

Tháo loa ngoài
Tháo loa ngoài

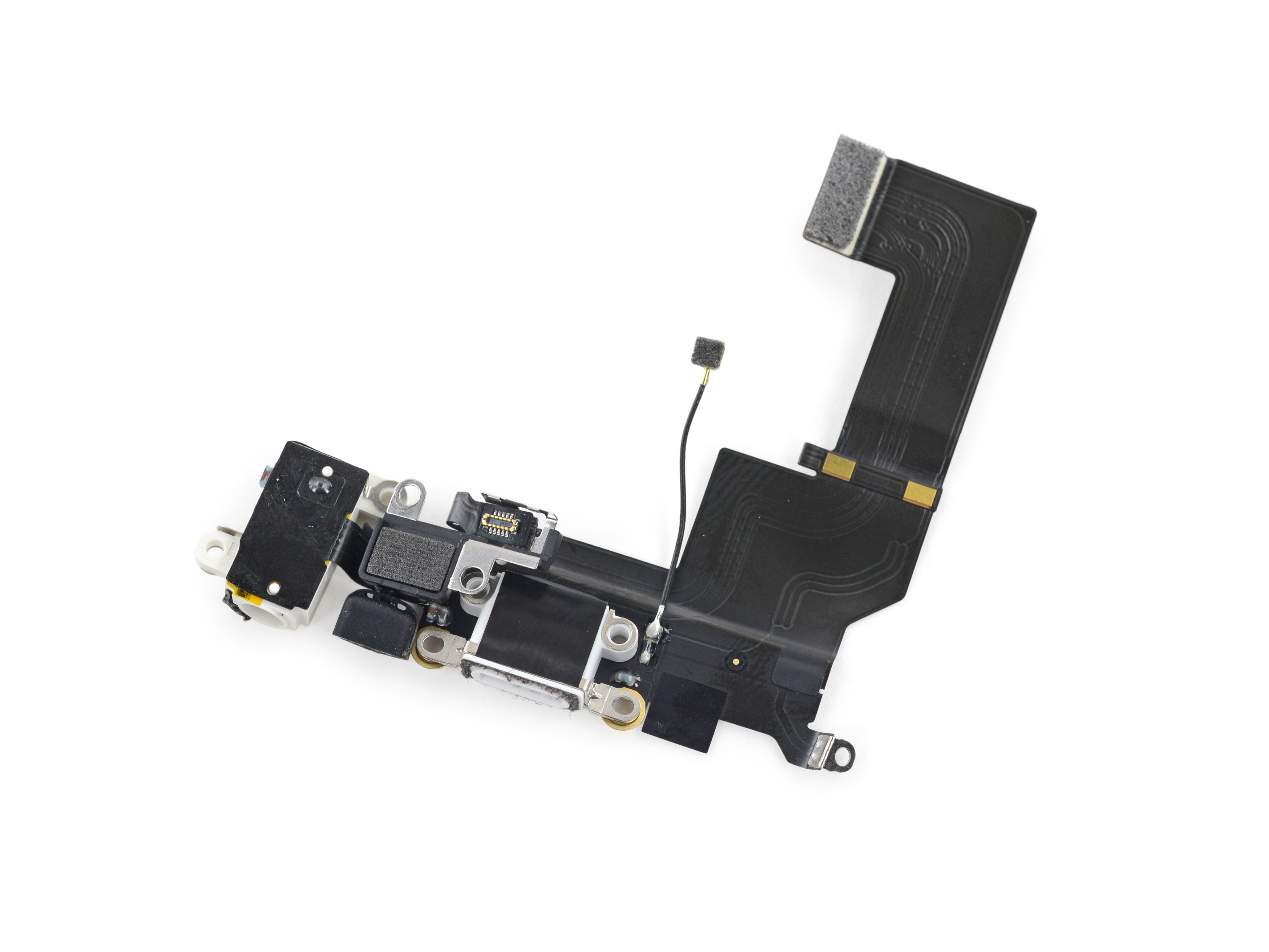

Cơ bản các cổng kết nối, tai nghe tương tự như iPhone 5S
Cơ bản các cổng kết nối, tai nghe tương tự như iPhone 5S
Tiến hành tháo bo mạch chính
Tiến hành tháo bo mạch chính

Vi xử lý A9 + 2GB RAM LPDDR4, chip Qualcomm MDM9625M LTE Modem, Qualcomm WTR1625L RF Transceiver, Qualcomm QFE1100 Envelope Tracking IC và Skyworks SKY77611 Quad-band Power Amplifier Module. Tất cả cái linh kiện này đều sở hữu từ iPhone 6 và 6S
Vi xử lý A9 + 2GB RAM LPDDR4, chip Qualcomm MDM9625M LTE Modem, Qualcomm WTR1625L RF Transceiver, Qualcomm QFE1100 Envelope Tracking IC và Skyworks SKY77611 Quad-band Power Amplifier Module. Tất cả cái linh kiện này đều sở hữu từ iPhone 6 và 6S
"Mổ xẻ" khám phá bên trong iPhone SE - 15
Bộ nhớ 16 GB từ Toshiba và các linh kiện mới lần đầu tiên áp dụng trên iPhone SE đó là Apple/Dialog 338S00170 Power Management IC - hệ thống quản lý điện năng tiêu thụ mới; hay module khuyếch đại điện Skyworks SKY77611, IC quản lý nguồn Texas Instruments 338S00170...
Bộ nhớ 16 GB từ Toshiba và các linh kiện mới lần đầu tiên áp dụng trên iPhone SE đó là "Apple/Dialog 338S00170 Power Management IC - hệ thống quản lý điện năng tiêu thụ mới; hay module khuyếch đại điện Skyworks SKY77611, IC quản lý nguồn Texas Instruments 338S00170...

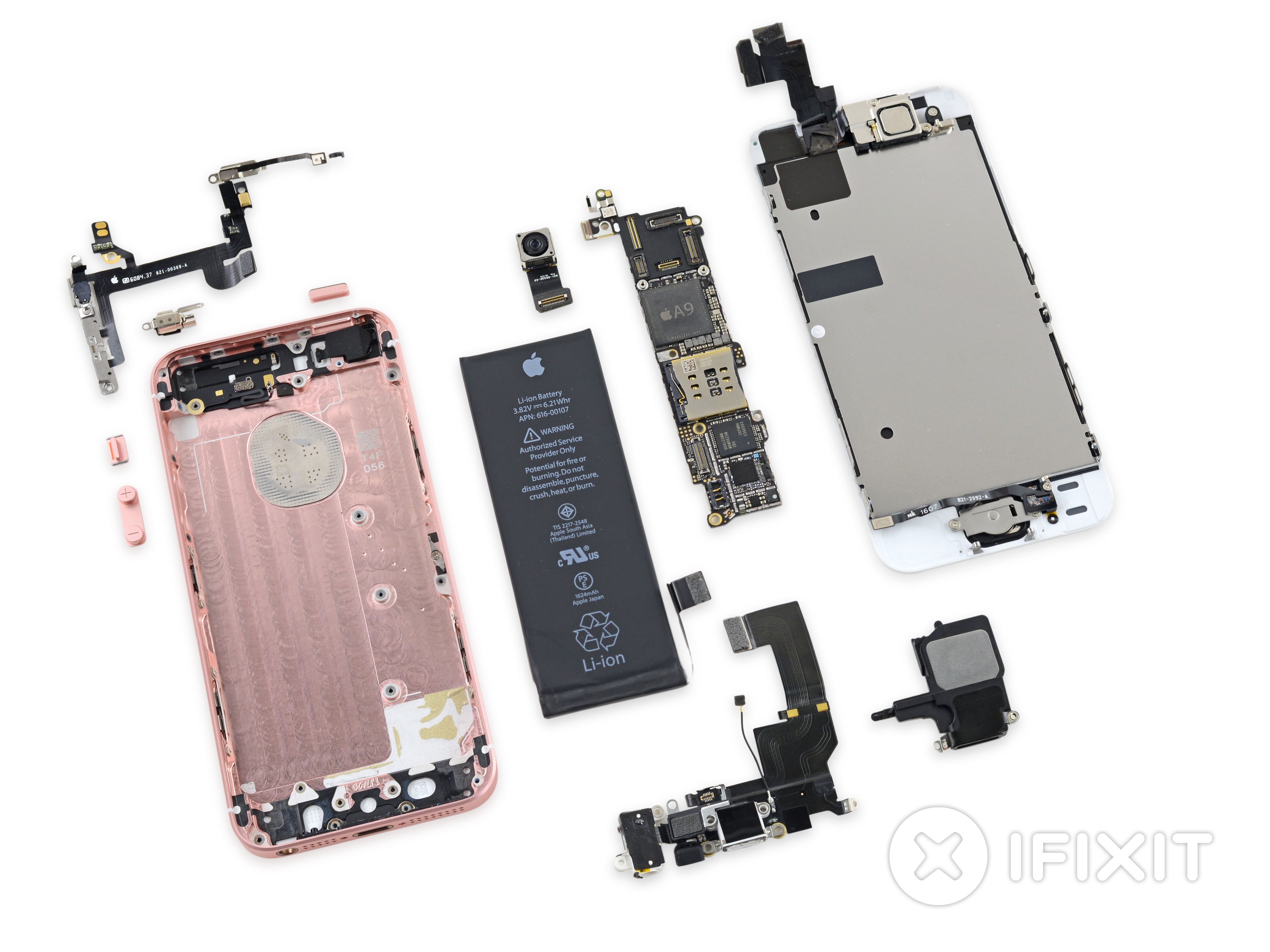

Toàn bộ linh kiện iPhone SE
Toàn bộ linh kiện iPhone SE

Phan Tuấn
