"Mổ xẻ" Lumia 930 để khám phá bên trong

(Dân trí) - Mặc dù mang trong mình thiết kế nguyên khối chắc chắn và cứng cáp nhưng khi tiến hành bung máy, phải nói rằng Lumia 930 khá dễ dàng để tháo và sửa chữa.


Toàn bộ mặt sau nổi bật với nắp lưng màu cam, chống bám bẩn rất tốt

Trong những siêu phẩm mới trình làng, Lumia 930 là dòng sản phẩm cho cảm giác dễ dàng tháo lắp. Thoạt nhìn, người dùng sẽ thấy máy cứng cáp không có một khe hở nào và một ốc ít nào được nằm bên ngoài tương tự như các dòng Lumia cao cấp trước đây.

Tuy vậy, việc tháo lắp trên Lumia 930 lại khác so với các dòng Lumia trước đây được tháo rất khó khăn, phải tháo từ phía màn hình, đòi hỏi người kĩ thuật phải khéo tay và một miếng hít màn hình để có thể tháo dỡ. Tuy nhiên, ở dòng sản phẩm này, việc tháo khá đơn giản, người dùng chỉ cần cậy nhẹ mặt sau của máy ra ngoài, các bo mạch cùng viên Pin "hiện ra" và việc mở máy từ đây rất dễ dàng.

Từ các khớp nối, khung viền từ trong ra ngoài, Nokia hoàn thiện các chi tiết rất tốt và sắc sảo. Pin cùng màn hình nối vào bo mạch thông qua các dây cáp, khi tháo máy, người dùng cần cẩn thận các chi tiết này, tránh gây đứt cáp.

Sau khi tháo hoàn toàn Lumia 930, người dùng sẽ thấy dòng máy này có 2 bo mạch riêng biệt, 1 chiếc bo mạch chính, nơi chứa đựng những thành phần chính như vi xử lý, RAM, bộ nhớ... trong khi 1 chiếc bo mạch nhỏ khác chỉ làm nhiệm vụ là nhận và đọc thẻ SIM.

Ngoài ra, khi đã hoàn tất việc tháo bo mạch và pin, người dùng dễ dàng tháo màn hình AMOLED 5 inch ở mặt trước.

Hình ảnh tháo lắp Lumia 930 chính hãng tại Việt Nam do Dân trí thực hiện

Mổ xẻ Lumia 930 để khám phá bên trong

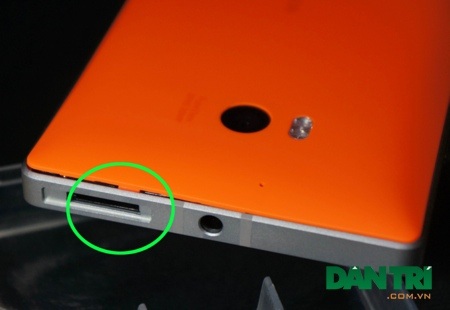

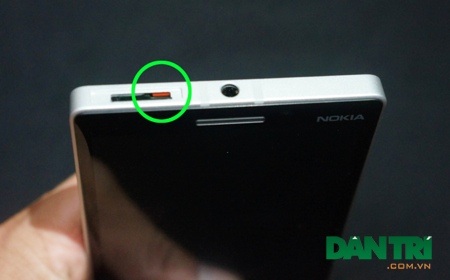

Trước khi tháo máy, người dùng hãy tháo khe cắm thẻ SIM, tại đây sẽ xuất hiện một góc nhỏ màu cam trên hình, chỉ cần chọt nhẹ vào đây

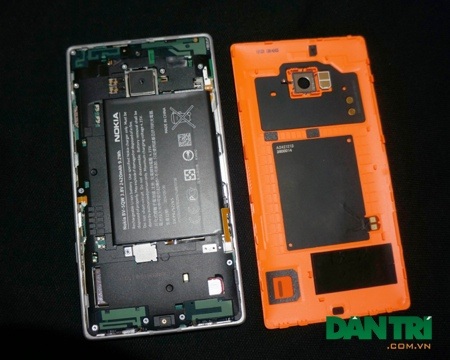

Nắp lưng tự bung ra, và người dùng chỉ cần dùng tay để cậy nhẹ các khớp nối một cách dễ dàng
Nắp lưng tự bung ra, và người dùng chỉ cần dùng tay để cậy nhẹ các khớp nối một cách dễ dàng

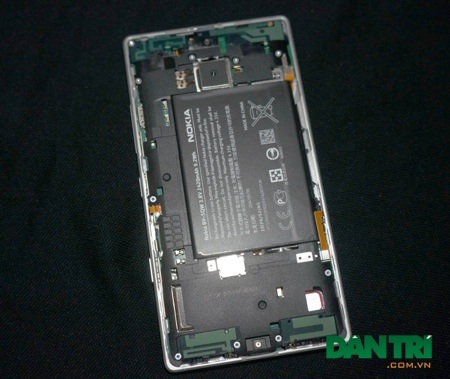

Từ đây là hành trình để tháo rời các thiết bị
Từ đây là hành trình để tháo rời các thiết bị

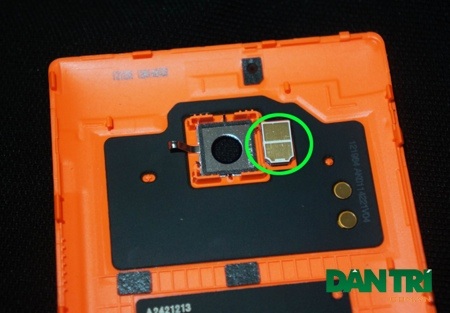

Tại nắp lưng, Nokia tích hợp đèn flash trợ sáng thay vì dính trên bo mạch
Tại nắp lưng, Nokia tích hợp đèn flash trợ sáng thay vì "dính" trên bo mạch

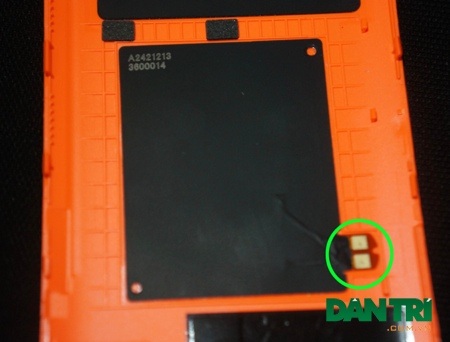

NFC cũng nằm tại nắp lưng này
NFC cũng nằm tại nắp lưng này
Tiến hành tháo từng ốc vít
Tiến hành tháo từng ốc vít
Tiến hành tháo từng ốc vít

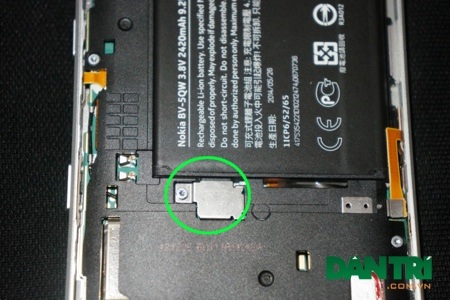

Người dùng chú ý nên tháo từ đây trước. Đây là một miếng bảo vệ chân tiếp xúc Pin. Hãy tháo gỡ kết nối chân Pin trước khi bung máy
Tiến hành tháo từng ốc vít

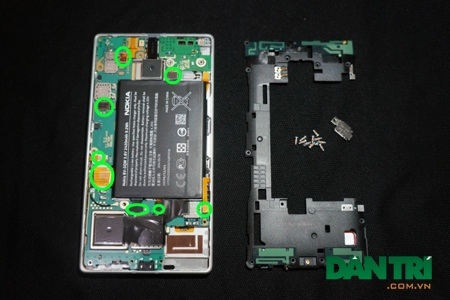

Sau khi những con ốc vít được mở ra gần hết, người dùng nhẹ nhàng gỡ bỏ miếng nhựa bảo vệ. Chú ý các tiếp xúc giữa màn hình, Pin... trên các khoang xanh mà chúng tôi đã vẽ ở trên

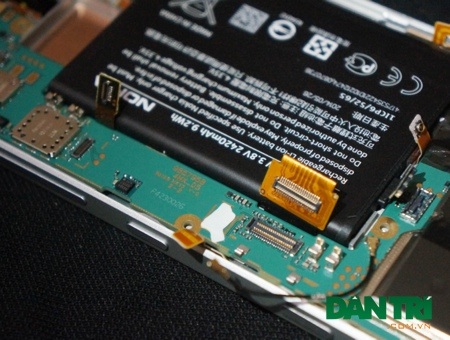

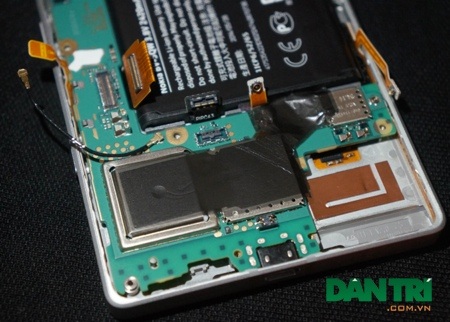

Người dùng cần cận thẩn ở giai đoạn này, gỡ nhẹ nhàng tránh đứt cáp kết nối
Người dùng cần cận thẩn ở giai đoạn này, gỡ nhẹ nhàng tránh đứt cáp kết nối
Người dùng cần cận thẩn ở giai đoạn này, gỡ nhẹ nhàng tránh đứt cáp kết nối
Người dùng cần cận thẩn ở giai đoạn này, gỡ nhẹ nhàng tránh đứt cáp kết nối

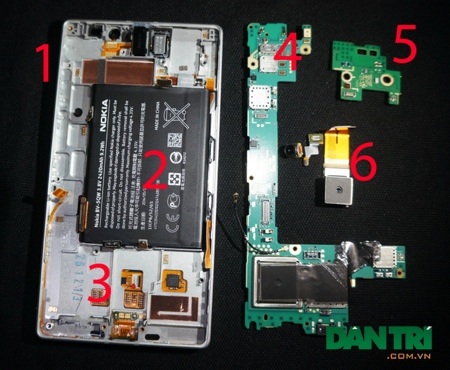

Vậy là mọi thứ đã xong. Theo hình, thứ tự từ 1 đến 6 là: một khung viền nguyên khối, Pin, màn hình nằm bên dưới khung viền, bo mạch chính, bo mạch thẻ SIM và cuối cùng là bộ đôi camera
Người dùng cần cận thẩn ở giai đoạn này, gỡ nhẹ nhàng tránh đứt cáp kết nối

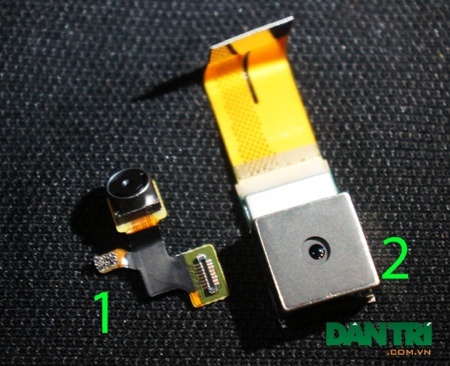

Đây là bộ đôi camera, 1 là camera phụ 1,2 Mpx hỗ trợ đàm thoại video và chụp ảnh. Và camera lớn (2) là camera chính 20 Mpx đi kèm công nghệ PureView nổi tiếng, khả năng ổn định hình ảnh quang học OIS, ống kính Carl Zeiss...

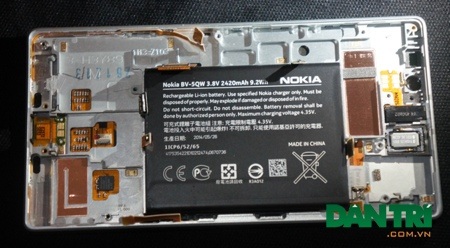

Pin có thể thay thế dễ dàng, Nokia dùng nguồn Pin dung lượng 2.420 mAh
Pin có thể thay thế dễ dàng, Nokia dùng nguồn Pin dung lượng 2.420 mAh

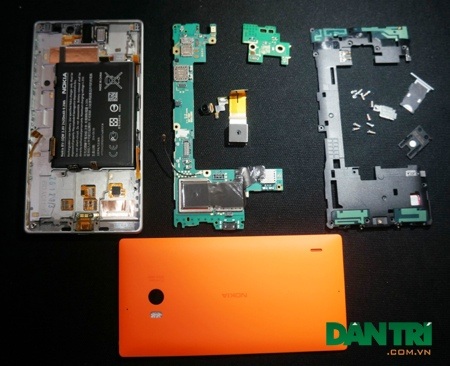

Toàn bộ các chi tiết của máy khi tháo rời.
Toàn bộ các chi tiết của máy khi tháo rời.

Quốc Phan
