Khám phá bí mật bên trong MacBook Pro

(Dân trí) - Cùng khám phá "nội thất" của Macbook mới với thiết kế độc đáo hơn so với các laptop trước đây của Apple.







Khám phá bí mật bên trong MacBook Pro - 1

MacBook Pro mới ở bên phải, cũ bên trái. Bàn phím laptop mới của Apple nhìn khá giống với các dòng MacBook cũ. Màn hình gương và thân máy mới được thiết kế sang trọng hơn hẳn.

Khám phá bí mật bên trong MacBook Pro - 2

Thân máy được bo tròn hơn. Nhưng bất ngờ nhất là máy không hề có ngõ ra Video, có nghĩa MacBook Pro mới sẽ .. không thể cắm vào bất cứ màn hình rời nào nếu không mua thêm cổng chuyển.

Khám phá bí mật bên trong MacBook Pro - 3

Các cổng kết nối ở bên trái máy.

Khám phá bí mật bên trong MacBook Pro - 4

Thay thế ổ cứng sẽ dễ hơn trước rất nhiều. Máy dùng ổ cứng SATA tiêu chuẩn dành cho laptop.

Khám phá bí mật bên trong MacBook Pro - 5

Bên trong máy: tháo vỏ dưới cho thấy toàn bộ linh kiện được gắn vào vỏ trên.

Khám phá bí mật bên trong MacBook Pro - 6

Ổ đĩa quang

Khám phá bí mật bên trong MacBook Pro - 7





Khám phá bí mật bên trong MacBook Pro - 8

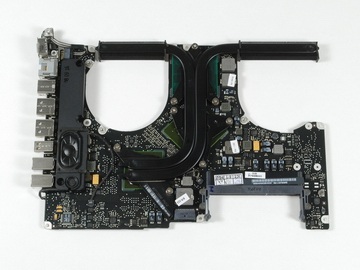

Bản mạch chính

Khám phá bí mật bên trong MacBook Pro - 9

 Hai chip đồ hoạ nVidia chiếm khá nhiều chỗ trên bản mạch. Chip tích hợp 9400M cũng là chip cầu bắc, và chip 9600M GT dành cho các tác vụ đồ hoạ nặng.

Khám phá bí mật bên trong MacBook Pro - 10

Vỏ trên máy mới gồm cả bàn phím, trackpad, và cable. Thiết kế rất đẹp mắt, nhưng khá dở do Apple coi toàn bộ phần trên này là một linh kiện - có nghĩa nếu làm hỏng dù chỉ một phím bấm,bạn sẽ phải thay toàn bộ vỏ trên máy.

Khám phá bí mật bên trong MacBook Pro - 11

Khám phá bí mật bên trong MacBook Pro - 12

Khám phá bí mật bên trong MacBook Pro - 13

Khám phá bí mật bên trong MacBook Pro - 14
 Tháo bàn phím khỏi vỏ trên, mất khá nhiều công sức do cần tháo tới 60 ốc vít nhỏ.

Khám phá bí mật bên trong MacBook Pro - 15

 Macbook Pro mới đã được tháo rời, với các linh kiện theo chiều kim đồng hồ: màn hình, vỏ & bàn phím, loa, ổ quang, RAM, tản nhiệt, và ở giữa là bản mạch, quạt, loa ngoài. Vỏ trên máy được Apple chế tạo riêng.

Hoàng Hải
Theo Ifixit
